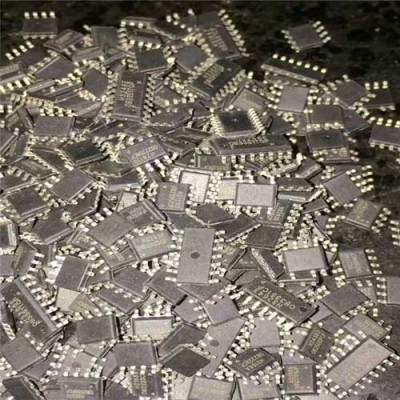

广州海珠回收库存电子料30分钟上门
ic回收是什么，什么是回收ic ！很多人很疑惑，那么首先我们得知道什么是ic，ic及是集成电路的简称，也称作芯片，有很多ic芯片的回收价值都是非常高的，收益也很客观，那么回收集成电路芯片我们需要注意哪些，今天我来跟大家分享这些回收知识。
什么是集成ic？
集成ic是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管，二极管，电阻，电容和电感等元件及布线互连在一起，制作在一个小块或者几块半导体晶片或介质上，然后封装在一个管壳内，成为具有所需电路功能的微型结构，其中所有元件在结构上已组成一个整体，从而使电子元件向着微小型化，低功耗和高可靠性方面迈进了一大步，它在电路中用字母ic表示。
ic回收又是什么？
回收指废品或旧货收回再利用，ic回收，可理解回，ic回收再利用，ic芯片种类繁多，可以回收的范围也广，常见的ic有:存储ic，逻辑ic，运放ic，电源ic，接口ic，保护ic，模拟ic，驱动ic，触摸ic，收音ic，射频ic，稳压ic，升压ic，开关ic，音频ic，时钟ic，转换器ic，充电ic，这些都是常见的芯片ic，都是具有回收价值的。其他手机ic，内存，闪存，ddr都是可以回收的。
如果贵公司有电子ic需要处理，可以联系我们！感谢诚挚支持
表示带散热器的标记。例如，HSOP 表示带散热器的SOP。pin grid array表面贴装型PGA。通常PGA 为插装型封装，引脚长约3.4mm。表面贴装型PGA 在封装的 底面有陈列状的引脚，其长度从1.5mm 到2.0mm。贴装采用与印刷基板碰焊的方法，因而 也称 为碰焊PGA。因为引脚中心距只有1.27mm，比插装型PGA 小一半，所以封装本体可制作得 不 怎么大，而引脚数比插装型多(250～528)，是大规模逻辑LSI 用的封装。封装的基材有 多层陶 瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。
广州海珠回收库存电子料30分钟上门
单列直插式封装。引脚从封装一个侧面引出，排列成一条直线。当装配到印刷基板上时 封 装呈侧立状。引脚中心距通常为2.54mm，引脚数从2 至23，多数为定制产品。封装的形 状各 异。也有的把形状与ZIP 相同的封装称为SIP。DIP 的一种。指宽度为7.62mm、引脚中心距为2.54mm 的窄体DIP。通常统称为DIP(见 DIP)。DIP 的一种。指宽度为10.16mm，引脚中心距为2.54mm 的窄体DIP。通常统称为DIP。
广州海珠回收库存电子料30分钟上门
表示塑料封装的记号。如PDIP 表示塑料DIP。PAC(pad array carrier)凸点陈列载体，BGA 的别称(见BGA)。印刷电路板无引线封装。日本富士通公司对塑料QFN(塑料LCC)采用的名称(见QFN)。引脚中心距有0.55mm 和0.4mm 两种规格。目前正处于开发阶段。塑料扁平封装。塑料QFP 的别称(见QFP)。部分LSI 厂家采用的名称。陈列引脚封装。插装型封装之一，其底面的垂直引脚呈陈列状排列。封装基材基本上都 采 用多层陶瓷基板。在未专门表示出材料名称的情况下，多数为陶瓷PGA，用于高速大规模 逻辑 LSI 电路。成本较高。引脚中心距通常为2.54mm，引脚数从64 到447 左右。 了为降低成本，封装基材可用玻璃环氧树脂印刷基板代替。也有64～256 引脚的塑料PG A。 另外，还有一种引脚中心距为1.27mm 的短引脚表面贴装型PGA(碰焊PGA)。(见表面贴装 型PGA)。
广州海珠回收库存电子料30分钟上门
