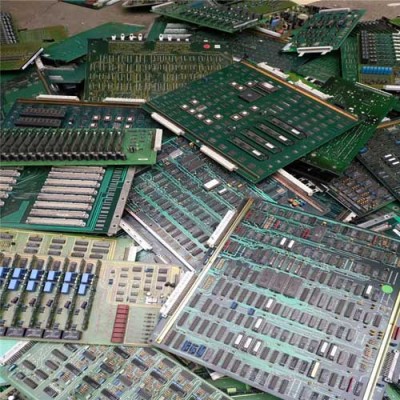

常平库存电子料回收快速处理
回收电子料有什么用
1、回收电子料对于生产厂家而言，可以降低自身成本，降低损耗，同时还能提升利润空间；
2、回收电子料对于中间商而言，简单来说就是低买高卖，可以获得比较优越的利润；
3、回收电子料对于国家而言的用途就是环保，众所周知电子料如果随意丢弃会对环境造成恶劣影响，如果一些库存电子料直接报废会造成非常严重的污染，所以回收电子料可以保护环境，为环保事业做出一些贡献！
电子产品、通信设备、电信设备、汽车配件、电脑、服务器、交换机、显示器、空调、电子设备、汽车充电模块、等电子设备批量高价回收！！回收报废芯片废弃ic 利润大化利用资源，控制电子元器件是一个没法缺乏的元器件，在其中手机上、电脑上和电子设备中都会有ic芯片，ic也可称之为集成电路芯片，是将很多的电子光学元器件(晶体管、电阻、电容等)形成的集成电路放到一块塑基上，制成一块芯片。如今基本上见到的芯片，能够称为IC芯片，良品ic到废弃ic导致的缘故许多，在其中高压毁坏居多，下边我们来了解一下ic的有关知识。
常平库存电子料回收快速处理
另外，引脚中心距小于1.27mm 的SOP 也称为SSOP;装配高度不到1.27mm 的SOP 也称为 TSOP(见SSOP、TSOP)。还有一种带有散热片的SOP。SOW (Small Outline Package(Wide-Jype))宽体SOP。部分半导体厂家采用的名称。COB(Chip On Board)通过bonding 将IC裸片固定于印刷线路板上。也就是是将芯片直接粘在PCB上用引线键合达到芯片与PCB的电气联结然后用黑胶包封。COB的关键技术在于Wire Bonding(俗称打线)及Molding(封胶成型)，是指对裸露的机体电路晶片(IC Chip)，进行封装，形成电子元件的制程，其中IC藉由焊线(Wire Bonding)、覆晶接合(Flip Chip)、或卷带接合(Tape Automatic Bonding;简称(TAB)等技术，将其I/O经封装体的线路延伸出来。
常平库存电子料回收快速处理
塑料QFN 是以玻璃环氧树脂印刷基板基材的一种低成本封装。电触点中心距除1.27mm 外， 还有0.65mm 和0.5mm 两种。这种封装也称为塑料LCC、PCLC、P-LCC 等。四侧引脚扁平封装。表面贴装型封装之一，引脚从四个侧面引出呈海鸥翼(L)型。基材有 陶 瓷、金属和塑料三种。从数量上看，塑料封装占大部分。当没有表示出材料时， 多数情 况为塑料QFP。塑料QFP 是普及的多引脚LSI 封装。不仅用于微处理器，门陈列等数字 逻辑LSI 电路，而且也用于VTR 信号处理、音响信号处理等模拟LSI 电路。引脚中心距 有1.0mm、0.8mm、 0.65mm、0.5mm、0.4mm、0.3mm 等多种规格。0.65mm 中心距规格中多引脚数为304。 日本将引脚中心距小于0.65mm 的QFP 称为QFP(FP)。但现在日本电子机械工业会对QFP 的外形规格进行了重新评价。在引脚中心距上不加区别，而是根据封装本体厚度分为 QFP(2.0mm～3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三种。
常平库存电子料回收快速处理
