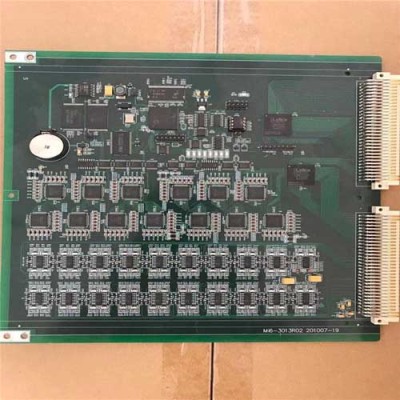

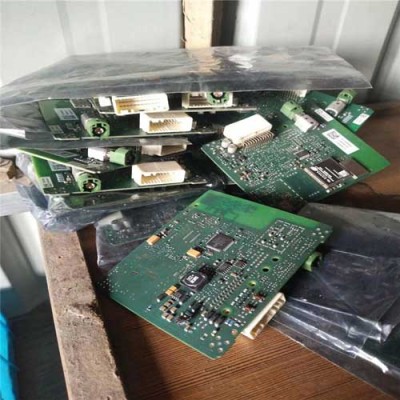

龙门回收电子IC全市内半小时极速上门回收
ic回收是什么，什么是回收ic ！很多人很疑惑，那么首先我们得知道什么是ic，ic及是集成电路的简称，也称作芯片，有很多ic芯片的回收价值都是非常高的，收益也很客观，那么回收集成电路芯片我们需要注意哪些，今天我来跟大家分享这些回收知识。
什么是集成ic？
集成ic是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管，二极管，电阻，电容和电感等元件及布线互连在一起，制作在一个小块或者几块半导体晶片或介质上，然后封装在一个管壳内，成为具有所需电路功能的微型结构，其中所有元件在结构上已组成一个整体，从而使电子元件向着微小型化，低功耗和高可靠性方面迈进了一大步，它在电路中用字母ic表示。
ic回收又是什么？
回收指废品或旧货收回再利用，ic回收，可理解回，ic回收再利用，ic芯片种类繁多，可以回收的范围也广，常见的ic有:存储ic，逻辑ic，运放ic，电源ic，接口ic，保护ic，模拟ic，驱动ic，触摸ic，收音ic，射频ic，稳压ic，升压ic，开关ic，音频ic，时钟ic，转换器ic，充电ic，这些都是常见的芯片ic，都是具有回收价值的。其他手机ic，内存，闪存，ddr都是可以回收的。
如果贵公司有电子ic需要处理，可以联系我们！感谢诚挚支持
表示塑料封装的记号。如PDIP 表示塑料DIP。PAC(pad array carrier)凸点陈列载体，BGA 的别称(见BGA)。印刷电路板无引线封装。日本富士通公司对塑料QFN(塑料LCC)采用的名称(见QFN)。引脚中心距有0.55mm 和0.4mm 两种规格。目前正处于开发阶段。塑料扁平封装。塑料QFP 的别称(见QFP)。部分LSI 厂家采用的名称。陈列引脚封装。插装型封装之一，其底面的垂直引脚呈陈列状排列。封装基材基本上都 采 用多层陶瓷基板。在未专门表示出材料名称的情况下，多数为陶瓷PGA，用于高速大规模 逻辑 LSI 电路。成本较高。引脚中心距通常为2.54mm，引脚数从64 到447 左右。 了为降低成本，封装基材可用玻璃环氧树脂印刷基板代替。也有64～256 引脚的塑料PG A。 另外，还有一种引脚中心距为1.27mm 的短引脚表面贴装型PGA(碰焊PGA)。(见表面贴装 型PGA)。
龙门回收电子IC全市内半小时极速上门回收
长期大量回收电子料库存芯片，针对电子贸易商，工厂，代理商的电子元器件库存积压。长期您剩余的，生产线停产的、产品订单取消等问题而造成库存积压，在这里我们整批采购或单颗采购。我们感兴趣的电子零件包括主动及被动器件，从IC/MCU/Memory/Chipset到SMD二三管、电容、插座、晶振等一切电子元器件。我们致力于帮助提高库存周转率和资金利用率，并且降低客户的仓储成本以及管理成本。目前已重点合作区域有苏州，杭州，上海，福建，深圳，中山，香港，台湾等地区，能够迅速上门评估货值。
龙门回收电子IC全市内半小时极速上门回收
J 形引脚芯片载体。指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。部分半 导体厂家采用的名称。无引脚芯片载体。指陶瓷基板的四个侧面只有电接触而无引脚的表面贴装型封装。是 高 速和高频IC 用封装，也称为陶瓷QFN 或QFN-C(见QFN)。触点陈列封装。即在底面制作有阵列状态坦电触点的封装。装配时插入插座即可。现 已 实用的有227 触点(1.27mm 中心距)和447 触点(2.54mm 中心距)的陶瓷LGA，应用于高速 逻辑 LSI 电路。 LGA 与QFP 相比，能够以比较小的封装容纳更多的输入输出引脚。另外，由于引线的阻 抗 小，对于高速LSI 是很适用的。但由于插座制作复杂，成本高，现在基本上不怎么使用 。预计 今后对其需求会有所增加。
龙门回收电子IC全市内半小时极速上门回收
