大岭山IC回收上门回收
ic回收是什么，什么是回收ic ！很多人很疑惑，那么首先我们得知道什么是ic，ic及是集成电路的简称，也称作芯片，有很多ic芯片的回收价值都是非常高的，收益也很客观，那么回收集成电路芯片我们需要注意哪些，今天我来跟大家分享这些回收知识。
什么是集成ic？
集成ic是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管，二极管，电阻，电容和电感等元件及布线互连在一起，制作在一个小块或者几块半导体晶片或介质上，然后封装在一个管壳内，成为具有所需电路功能的微型结构，其中所有元件在结构上已组成一个整体，从而使电子元件向着微小型化，低功耗和高可靠性方面迈进了一大步，它在电路中用字母ic表示。
ic回收又是什么？

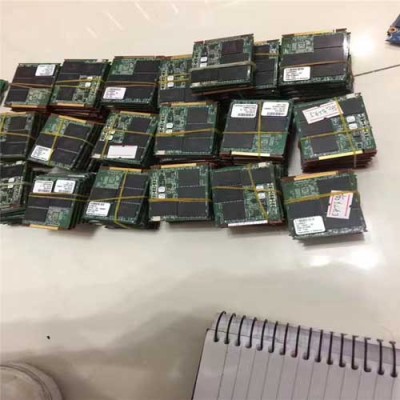

回收指废品或旧货收回再利用，ic回收，可理解回，ic回收再利用，ic芯片种类繁多，可以回收的范围也广，常见的ic有:存储ic，逻辑ic，运放ic，电源ic，接口ic，保护ic，模拟ic，驱动ic，触摸ic，收音ic，射频ic，稳压ic，升压ic，开关ic，音频ic，时钟ic，转换器ic，充电ic，这些都是常见的芯片ic，都是具有回收价值的。其他手机ic，内存，闪存，ddr都是可以回收的。
如果贵公司有电子ic需要处理，可以联系我们！感谢诚挚支持
表示带散热器的标记。例如，HSOP 表示带散热器的SOP。pin grid array表面贴装型PGA。通常PGA 为插装型封装，引脚长约3.4mm。表面贴装型PGA 在封装的 底面有陈列状的引脚，其长度从1.5mm 到2.0mm。贴装采用与印刷基板碰焊的方法，因而 也称 为碰焊PGA。因为引脚中心距只有1.27mm，比插装型PGA 小一半，所以封装本体可制作得 不 怎么大，而引脚数比插装型多(250～528)，是大规模逻辑LSI 用的封装。封装的基材有 多层陶 瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。
大岭山IC回收上门回收
产品实物检测—考验真假的较量外观检验后，如果还担心有货物存在问题，那么就需要进一步实际检测产品，做更准确的判断。产品检测的方式其实有很多种，检测产品质量是否正常，要由外到内去做分析，一般常见的检测方式如下:电性测试 (主要检查芯片是否有短路、开路情况，产品电性参数是否符合数据参数);功能测试(主要检查产品的功能是否正常);X-RAY(主要是对析，通过X-ray，检测芯片内部结构是否一致);
大岭山IC回收上门回收
同上。日本电子机械工业会标准对DTCP 的命名(见DTCP)。扁平封装。表面贴装型封装之一。QFP 或SOP(见QFP 和SOP)的别称。部分半导体厂家采 用此名称。flip-chip倒焊芯片。裸芯片封装技术之一，在LSI 芯片的电区制作好金属凸点，然后把金属凸 点 与印刷基板上的电区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是 封装技 术中体积小、薄的一种。 但如果基板的热膨胀系数与LSI 芯片不同，就会在接合处产生反应，从而影响连接的 性。因此用树脂来加固LSI 芯片，并使用热膨胀系数基本相同的基板材料。
大岭山IC回收上门回收
