东坑IC回收平台

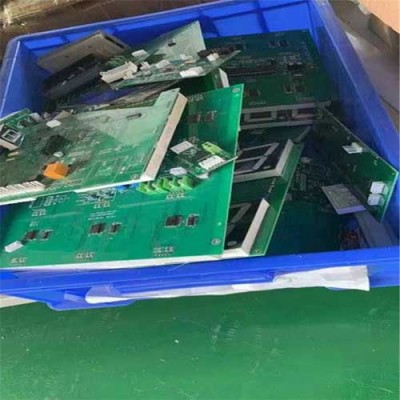

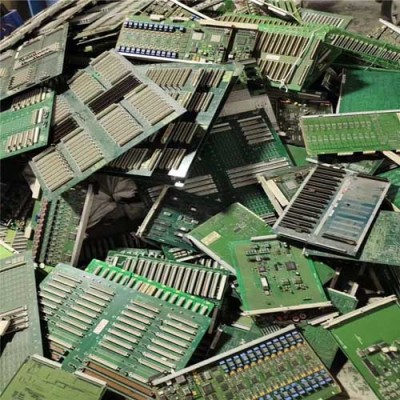

电子库存废料回收，是指将电子元器件的废弃边角、芯片碎裂、电路板等电子垃圾进行分类整理和再利用。
回收的意义:
1、节约资源:通过回收可减少对资源的消耗，降低生产成本；
2、保护环境:通过对电子垃圾的处理可以减少对环境的污染和对生态平衡的影响；
3、有利于社会可持续发展战略的实施。
4、提高企业竞争力:随着科学技术的发展和社会进步，人们对电子产品更新换代的周期越来越短，这就要求生产企业及时淘汰老的产品和技术，同时还要新的产品来占领市场。
5、增加就业机会和税收收入:一方面增加了劳动力的就业机会；另一方面也增加了的税收收入。
piggy back驮载封装。指配有插座的陶瓷封装，形关与DIP、QFP、QFN 相似。在开发带有微机的设 备时用于评价程序确认操作。例如，将EPROM 插入插座进行调试。这种封装基本上都是 定制 品，市场上不怎么流通。带引线的塑料芯片载体。表面贴装型封装之一。引脚从封装的四个侧面引出，呈丁字形 ， 是塑料制品。美国德克萨斯仪器公司首先在64k 位DRAM 和256kDRAM 中采用，现在已经 普 及用于逻辑LSI、DLD(或程逻辑器件)等电路。引脚中心距1.27mm，引脚数从18 到84。 J 形引脚不易变形，比QFP 容易操作，但焊接后的外观检查较为困难。 PLCC 与LCC(也称QFN)相似。以前，两者的区别仅在于前者用塑料，后者用陶瓷。但现 在已经出现用陶瓷制作的J 形引脚封装和用塑料制作的无引脚封装(标记为塑料LCC、PC LP、P -LCC 等)，已经无法分辨。为此，日本电子机械工业会于1988 年决定，把从四侧引出 J 形引 脚的封装称为QFJ，把在四侧带有电凸点的封装称为QFN(见QFJ 和QFN)。
东坑IC回收平台
QFN四侧无引脚扁平封装。表面贴装型封装之一。现在多称为LCC。QFN 是日本电子机械工业 会规定的名称。封装四侧配置有电触点，由于无引脚，贴装占有面积比QFP 小，高度 比QFP 低。但是，当印刷基板与封装之间产生应力时，在电接触处就不能得到缓解。因此电 触点 难于作到QFP 的引脚那样多，一般从14 到100 左右。 材料有陶瓷和塑料两种。当有LCC 标记时基本上都是陶瓷QFN。电触点中心距1.27mm。
东坑IC回收平台
基本的模拟集成电路有运算放大器、乘法器、集成稳压器、定时器、信号发生器等。数字集成电路品种很多，小规模集成电路有多种门电路，即与非门、非门、或门等;中规模集成电路有数据选择器、编码译码器、触发器、计数器、寄存器等。大规模或超大规模集成电路有PLD(可编程逻辑器件)和ASIC(集成电路)。从PLD和ASIC这个角度来讲，元件、器件、电路、系统之间的区别是很严格。不仅如此，PLD器件本身只是一个硬件载体，载入不同程序就可以实现不同电路功能。因此，现代的器件已经不是纯硬件了，软件器件和以及相应的软件电子学在现代电子设计中得到了较多的应用，其也越来越重要。 电路元器件种类繁多，随着电子技术和工艺水平的不断提高，大量新的器件不断出现，同一种器件也有多种封装形式，例如:贴片元件在现代电子产品中已随处可见。对于不同的使用环境，同一器件也有不同的工业标准，国内元器件通常有三个标准，即:民用标准、工业标准、军用标准，标准不同，价格也不同。军用标准器件的价格可能是民用标准的十倍、甚至更多。工业标准介于二者之间。
东坑IC回收平台
